實驗室儀器設備供氣之集中供氣系統

　　目前，大多數實驗室的各種分析儀器，如氣相色譜儀4臺、氣相色譜質譜儀、液相色譜質譜儀、原子吸收分光光度計、原子熒光光譜儀、等離子體發射光譜儀、電感耦合等離子體質譜儀等。要求連續使用高純載氣和氣體。因此，實驗室的安全和持續運行要求我們考慮如何將這些氣體提供給放置在不同實驗室的分析儀器。

　　實驗室氣體供應現狀

　　目前，我們可以使用高壓鋼瓶，液體杜瓦瓶。集中供氣系統完成上述工作。同時，當?shù)叵婪ㄒ?guī)建議，即使是主要氣體來源，如鋼瓶。杜瓦瓶和液體儲存器應放置在工作區以外的指定區域。然后氣體應通過管道系統運輸至實驗室。

　　然而，考慮了安全和效率因素。不考慮經濟因素。集中供氣系統是一種很好的方式。它已成為當今實驗室設備高純氣體的可靠持續供應源。氣體通過管道系統輸送到實驗室?？梢酝ㄟ^安裝在工作臺上的使用點二次減壓器方便地調節壓力和流量。

　　使用氣體時，國內較老的實驗室大多將氣瓶放在用氣點旁邊。然后在氣瓶出口安裝減壓器，并通過銅管或四氟軟管將其直接連接到儀器上。如果實驗室使用多種設備，將會有許多氣瓶。與此同時，將會有許多雜亂的管道。同時，這些氣體具有易燃易爆氣體、有毒氣體、強腐蝕氣體、氣瓶出口壓力高等諸多因素，使得該方法在實際中應用起來非常危險。

　　集中供氣系統的優點

　　鑒于過去使用中存在的問題，現代實驗室對載氣的使用環境進行了改造，即“集中供氣系統”將使用氣體(以下簡稱載氣)進行集中儲存。然后氣體將根據壓差原理通過金屬或其他材料管道輸送到氣體使用點。其優點主要包括以下幾點:

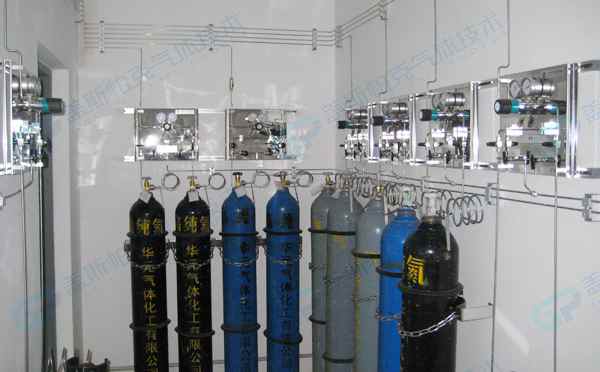

　　1.解決氣瓶放置問題。氣瓶室的位置應盡可能位于與實驗室相對獨立的房間內。如果氣瓶室與實驗室位于同一建筑內，氣瓶室的位置應盡可能位于人流較少的房間和獨立的房間內。這種方法可以將氣瓶與工作人員和儀器完全隔離。即使存在有害氣體泄漏，也不會發生直接傷害。

　　2.混合問題氣體 S根據氣體(實際上，主要是儲存易燃易爆氣體，(如氫氣、天然氣、乙炔等)和助燃氣體氣體(如氧氣)分開儲存。

　　3.氣瓶壓力問題。每種氣體可以并聯多個氣瓶，氣體通過一個出口統一減壓后輸送到使用點。因為氣瓶間相對獨立。整個氣路系統壓力高的地方也是氣瓶的出口。因此，這種方法減少了氣瓶壓力對氣瓶間的可能危險。它可以很大限度地減少對人體和儀器的損害。

　　集中式供氣系統主要部分

　　1.實驗室氣體管道:氣體管道主要由不銹鋼管道制成。柔性護套通過卡扣連接自動焊接等安裝和特殊氣體管道安裝，以完成整個系統的連接。

　　2.氣體管道常用部件主要有減壓器、球閥、針閥、直通、三通等。

　　3.氣體泄漏監測。如果氣體發生泄漏，系統將自動報警和關閉氣源，并打開通風和排氣系統。
